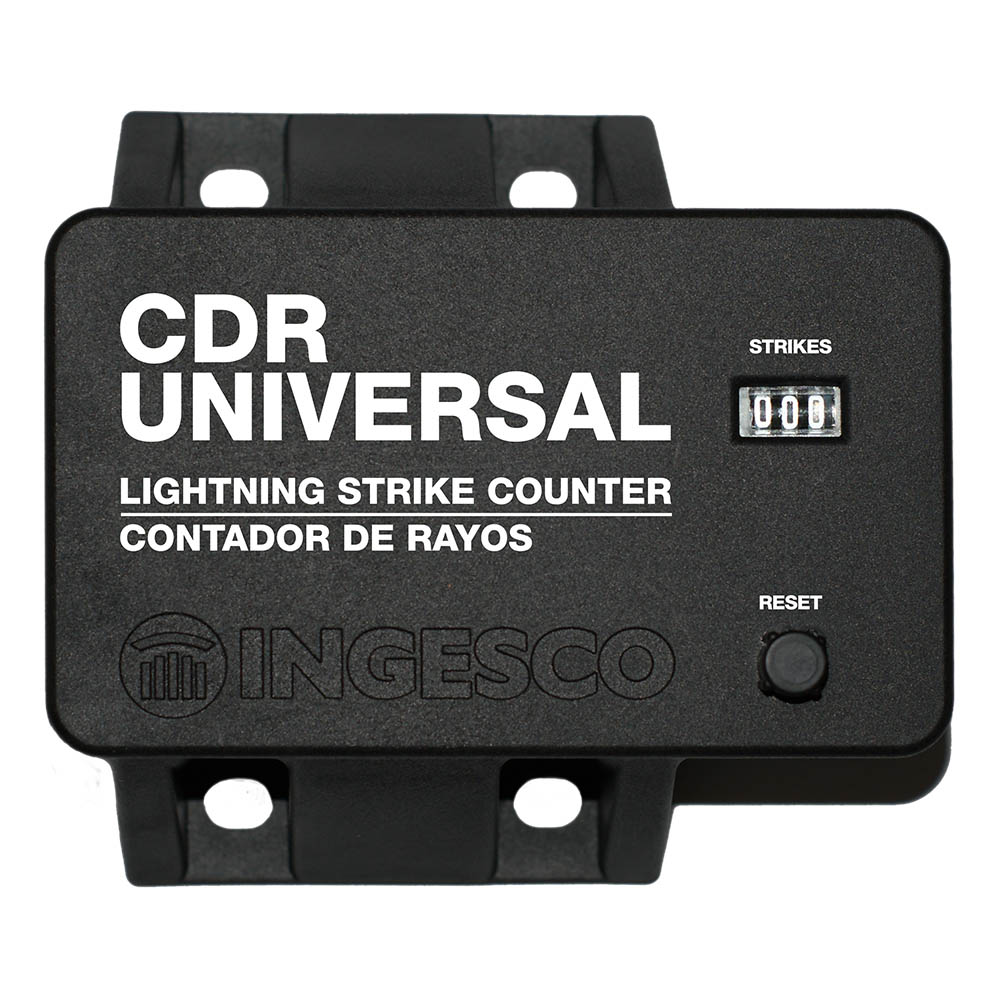

CDR Universal

Contador de descargas de rayos con sistema de reinicio y montaje en paralelo.

Contacto

Počítadlo bleskových výbojů CDR-UNIVERSAL je zařízení s kompaktní a robustní konstrukcí určené k detekci úderů blesku v externích instalacích ochrany před bleskem (hromosvody, Faradayovy klece atd.). Nový izolovaný snímač CDR-UNIVERSAL zajišťuje detekci bleskových proudů bez ohledu na stav ochranného svodu nebo kvalitu upevnění měřiče na svod.

CDR-UNIVERSAL detekuje elektrický proud, který je sveden do země přes ochranný svod, když dojde k úderu blesku. Zařízení zaznamená každý z nárazů zvýšením číslování o jednu jednotku. CDR-UNIVERSAL se instaluje paralelně bez nutnosti manipulace se svodem (ať už kabelem, tyčí nebo deskou) a nevyžaduje žádný typ externího napájení, protože ke svému provozu využívá vlastní energii blesku. Magnetický senzor umístěný uvnitř CDR-UNIVERSAL umožňuje detekovat bleskový proud ve svodu bez elektrického kontaktu. Tato vlastnost se promítá do větší odolnosti zařízení v případě úderu blesku a také do správného provozu bez ohledu na zhoršení ochranného svodu.

Charakteristiky a výhody

  • Velká kapacita (999 impulzů)
  • Displej na obrazovce
  • Detekce impulzů úderu blesku :
    • intenzita : 1 kA (8/20 µs podle IEC 62.561-6:2011).
    • intenzita: 100 kA (10/350 µs podle IEC 62.561-6:2011).
  • Navrženo výhradně pro paralelní instalaci se svodem, nikdy se nesmí instalovat sériově (oddělený svod).
  • Kompaktní a robustní provedení.
  • Resetovatelný model
  • Detekce bez ohmického kontaktu: neovlivňuje stav svodu.
  • Skvělá výdrž
  • Bezpečné upevnění pomocí ocelových dílů

    Certifikace:

    • Shoda s normami UNE 21.186, NFC 17.102 a IEC 62.305.
    • Se adapta fácilmente al bajante de la instalación de pararrayos.
    • Usnadňuje kontrolu stavu hromosvodu.
    • Dokonale podporuje venkovní instalaci (od -20ºC do 65ºC).
    • Aktuální a spolehlivé informace.
    • Nevyžaduje napájení.
    • Snadná instalace a manipulace



    Instalace

    Instalace počítadel blesků ve svodech je uvedena v normách UNE 21.186, NFC 17-102 a IEC 62.305, aby byla umožněna okamžitá kontrola a ověření stavu instalace ochrany po každém úderu blesku: „Systém ochrany proti blesku musí být ověřen. po jakémkoliv zásahu blesku zaznamenaném v konstrukci“.

    Počítadlo blesků CDR-UNIVERSAL bylo navrženo podle výkonnostních požadavků normy IEC 62.561/6:2011, Lightning Protection Components (CPCR) Část 6: Požadavky na čítače blesků.

    Vyhovuje specifikacím IEC 62.561/1:2012, Komponenty ochrany před bleskem (CPCR) Část 1: Požadavky na spojovací komponenty. Zkoušky provedené v LABELEC, Elektrotechnická zkušebna, akreditovaná ENAC (č. akreditace: 307/LE681).

    Popis

    Reference

    A (mm)

    B (mm)

    C (mm)

    Váha (g)

    CDR UNIVERSAL

    432028

    109

    101

    42

    490



    Parametry



    Pracovní rozsah Tª :

    od -20º do 65ºC

    Rozsah intenzity:

    od 1kA (8/20µs) do 100kA (10/350µs)

    Rozsah počítadla:

    od 0 do 999 impulsos

    Stupeň ochrany:

    IP65

    Resetovatelnost:

    SI
