Přepěťové ochrany pro fotovolatické eletrárny
- Spojení V/Y.
- Varistory z oxidu zinečnatého
- Snadno vyměnitelné zásuvné moduly s uzamykacím systémem
- Základna a moduly konfigurované pro bezpečnou montáž.
- Snadná údržba pomocí místního vyhledávače poruch.
SLS-PV700/3Y
Svodič blesků a přechodových přepětí pro stejnosměrné obvody ve fotovoltaických systémech
Chránič typu 2 (třída C), určený pro ochranu proudových obvodů ve fotovoltaických panelech. Maximální proudový výboj až 40 kA (8/20). Maximální trvalé provozní napětí pro fotovoltaické aplikace Ucpv 1,2 x Uoc stc.
| Parametry chrániče | L-N | NPE |
| Maximální provozní napětí | UCPV | 750 V DC |
| Jmenovitý vybíjecí proud (8/20 μs) | In | 20 kA |
| Maximální vybíjecí proud (8/20 μs) | Imax | 40 kA |
| Úroveň ochrany | Up | 3,6 kV |
| Doba odezvy | ta | 25 ns |
| Průřez plných spojených vodičů | ISO:1/35 mm2 ; AWG:17/2 | |
| Průřez lankových spojených vodičů | ISO:1/25mm2 ; AWG:17/4 | |
| Indikace poruchy | Ano | |
| Montáž | DIN lišta | |
| Popis | Odkaz | Počet fází | Stupeň ochrany | Rozsah pracovních teplot |
| SLS-PV700 V/Y | 370239 | 3F | IP20 | od -40º do 80ºC |

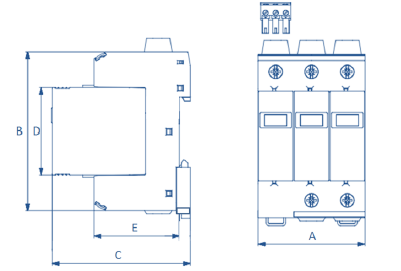

| A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Váha (g) |
| 54 | 82 | 72 | 45 | 44 | 340 |
SLS-PV1000/3Y
Svodič přechodných přepětí pro fotovoltaické systémy.
Chránič typu 2 (třída C), určený pro ochranu proudových obvodů ve fotovoltaických panelech. Maximální vybíjecí kapacita až 30 kA (8/20) na pól. Nízká úroveň ochrany DC: ˂ 4,0 kV (Uoc max. = 1000 V DC).
| Parametry chrániče | L-N | NPE | |
| Jmenovité napětí | Un | 230 V AC | – |
| Maximální pracovní napětí | Uc | 260 V AC | 255 V AC |
| Špičková hodnota bleskového proudu (10/350µs) | Iimp | 25 kA | 100 kA |
| Jmenovitý vybíjecí proud (8/20µs) | In | 30 kA | 100 kA |
| Maximální intenzita výboje (8/20µs) | Imax | 60 kA | 100 kA |
| Úroveň ochrany | Up | <1,50 kV | |
| Maximální předjištění pojistkami | 250 A gL/gG | ||
| Doba odezvy | tA | 100 ns | |
| Připojení min-max průřez, tuhý vodič | 2,5-50mm2 | ||
| Min.max spojovací úsek, lankový vodič | 2,5-35mm2 | ||
| Lokární identifikátor závady | ano | ne | |
| Montáž | DIN lišta | ||
| Popis | Odkaz | Počet fází | Stupeň ochrany | Rozsah pracovních teplot |
| SLS-PV1000 | 370222 | 3F | IP20 | od-40º do 80ºC |

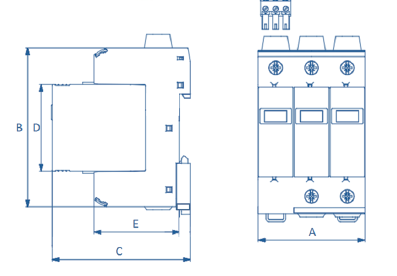

| A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Váha (g) |
| 54 | 82 | 72 | 45 | 44 | 340 |
Normy | Zkoušky | Certifikace
IEC 61.643-11:2011
EN 61.643-11:2012
UNE 61.643-11:2013
IEC 62.305-1, 2, 3 y 4
UNE 21.186:2011
NFC 17-102:2011
UNE EN 60.664-1:2008 ·
RBT
