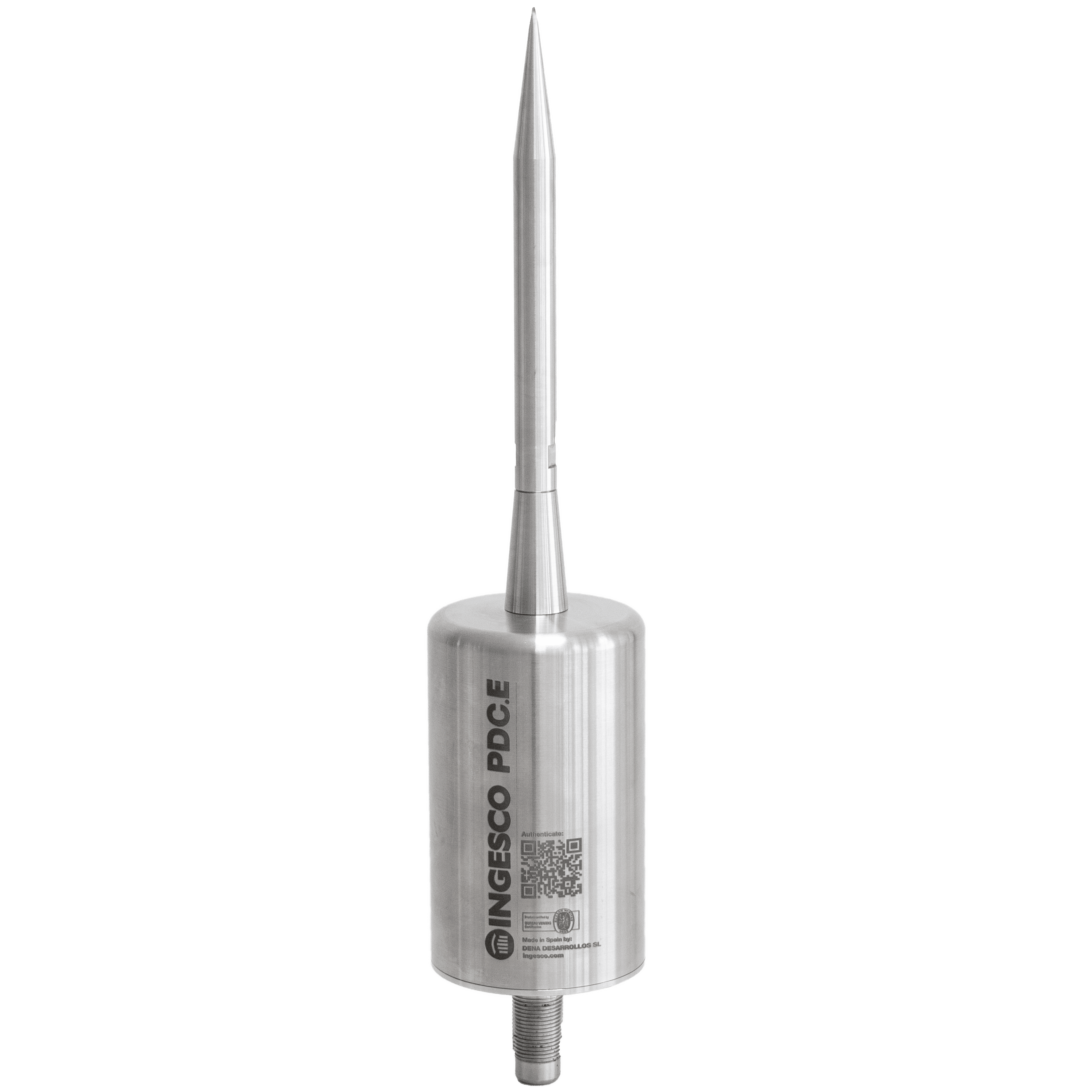

INGESCO PDCE

INGESCO PDCE Jako elektronické ionizační zařízení splňuje požadavky obsažené v následujících předpisech:

NP4426:2013
UNE 21.186:2011
NFC17-102:2011

Kontakt



Hromosvody PDC.E se zapalovacím zařízením PLUG jsou nejúčinnější a nejbezpečnější pro uspokojivou ochranu před bleskem. Hromosvody PDC.E byly navrženy tak, aby zkrátily dobu atmosférického výboje a zajistily tak větší kapacitu zachycení blesku. Před přiblížením sestupného výboje, pocházejícího z bouřkového mraku, je generováno zvýšení elektrického pole.

Ta je akumulována zařízením PLUG, které prostřednictvím vysokonapěťových impulsů způsobí vybití energie akumulované zařízením ve formě vzestupného indikátoru. Zařízení PLUG zvládá ionizovat částice vzduchu umístěné v ochranné oblasti hromosvodu, čímž se stává preferovaným bodem dopadu pro výboj.

INGESCO PDC.E spojuje dva klíčové faktory kvality:

  • Použití nejmodernější elektronické technologie schopné generovat větší t (prodloužení doby zážehu) a v důsledku toho větší poloměr ochrany pro vaše zařízení.
  • Je výsledkem výzkumných projektů V+D+I v Laboratoři
  • LABELEC byl podroben četným testům (chování vůči umělým elektrickým polím).

V důsledku toho je INGESCO PDC.E nejspolehlivějším hromosvodem svého druhu na trhu, schopným nabídnout inteligentní činnost, protože jeho zapalovací zařízení (vzestupný trasovač) působí pouze tehdy, když existuje reálné riziko přímého úderu blesku, čímž se snižuje tedy riziko zbytečného stahování.



Charakteristiky a výhody

100% účinnost vybíjení

  • Úroveň ochrany klasifikována jako velmi vysoká.
  • Garance elektrické kontinuity. Neklade žádný odpor průchodu výboje.
  • Hromosvod s elektronickým zařízením.
  • Nevyžaduje externí napájení.
  • Záruka provozu za jakýchkoliv atmosférických podmínek.
  • Model testovatelný INGESCO Advanced PDC testerem.

Splňuje následující technické specifikace:

INGESCO® PDC.E, splňuje následující technické normy:

  • Má elektronické nabíjecí zařízení
    • Kapacitní generátor předvídání sledovače
    • Kapacitní obvod pro ukládání elektrických nábojů.
    • Elektroatmosférický kondenzátor.
    • Izolační systém s certifikovanou pryskyřicí pro ochranu vysokonapěťových zařízení.
    • Vnější konstrukce z nerezové oceli AISI316 L.

Jeho efektivní provoz je tak zaručen v jakýchkoli atmosférických a okolních podmínkách.

Úrovně ochrany

Mod. PDC.E 15 PDC.E 30 PDC.E 45 PDC.E 60
Ref. 102004 102005 102006 102007
∆t 15 μs 30μs 45 μs 60 μs
ÚROVEŇ I 35 m 50 m 65 m 80 m
ÚROVEŇ II 43 m 59 m 74 m 89 m
ÚROVEŇ III 54 m 70 m 86 m 102 m
ÚROVEŇ IV 63 m 81 m 97 m 113 m

Ochranné poloměry vypočtené podle: normy UNE 21.186:2011, NFC 17.102:2011 a NP4426:2013. (Tyto poloměry ochrany byly vypočteny na základě výškového rozdílu mezi špičkou hromosvodu a uvažovanou horizontální rovinou 20 m).

ČTI DÁLE

Instalace

Instalace hromosvodů INGESCO® PDC musí splňovat předpisy a normy  UNE 21.186:2011, NFC
17-102:2011 NP 4426:2013, a měla by se  vzít v úvahu následující doporučení:

  • Hrot hromosvodu musí být umístěn minimálně dva metry nad nejvyšším bodem budovy, kterou chrání.
  • Pro instalaci na stožár bude hromosvod vyžadovat odpovídající adaptér
  • Kabeláž krytů musí být chráněna proti přepětí a kovové hmoty přítomné v bezpečnostní zóně musí být připojeny ke svodům.
  • Hromosvod musí být připojen k uzemnění pomocí jednoho nebo několika vodivých kabelů, které vedou dolů, kdykoli je to možné, skrz vnější stranu budovy s co nejkratší a nejpřímější cestou.
  • Zemnící spoj nebo spoje, jejichž odpor nesmí překročit 10 ohmů, musí zaručit co nejrychlejší rozptýlení výboje blesku.
    Mod. Ref. Mat. H
    (mm)    		 D1
    (mm)    		 D2
    (mm)    		 M1 (g)
    PDC.E15 102004 Inox 412 16 83 M20 3775
    PDC.E30 102005 Inox 412 16 83 M20 3770
    PDC.E45 102006 Inox 412 16 83 M20 3765
    PDC.E60 102007 Inox 412 16 83 M20 3760



    ormy| zkoušky| certifikace

    INGESCO PDC, spľňuje následující standardy a normy:

    • NP4426:2013
    • IEC 62.561/1
    • UNE 21.186:2011
    • NFC 17.102:2011
    • IEC 62.561/3

    Kromě všech specifikací popsaných pro tento typ součásti v nařízení o vysokém napětí ze strany.

    Ministerstvo průmyslu a energetiky. Hromosvod vyráběný od roku 2006, využívá nejmodernější elektronickou technologii současný trh s elektronickými hromosvody.

    • Zkoušky k vyhodnocení doby zážehu (příloha C UNE 21186:2011) v laboratoři vysokého napětí LABELEC
    • Certifikát odolnosti proti proudu podle IEC 62561/1, vydaný laboratoří vysokého napětí LABELEC
    • Produktový certifikát č. ES043902-C vydaný mezinárodní certifikační společností Bureau Veritas.
    • Testováno UL číslo testovací zprávy: 4789536988.1.
